液晶拼接屏简介

日期：2016-05-05 05:26:00 阅读数：

液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用。根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

现在市面上质量最好的拼接屏是三星液晶拼接屏，LG液晶拼接屏，液晶拼接屏，液晶拼接亮度高，可靠性高，采用超窄边设计，亮度均匀、影像稳定不闪烁，以及具有液晶拼接屏更长的使用寿命等。

液晶拼接屏是单个独立完整的显示单元，即挂即用，安装就像搭积木一样简单，单个或多个液晶拼接屏的使用及安装都非常简单。液晶拼接四周边缘仅有6.7mm的宽度，表面还带钢化玻璃保护层、内置智能温控报警电路及特有的“快散”散热系统。应有尽有，不仅适应数字信号输入，对模拟信号的支持也非常独到，另外液晶拼接信号接口多，利用DID液晶拼接技术实现了模拟信号与数字信号可以同时接入，最近的一种液晶拼接技术还可以实现裸眼3D智能效果。液晶拼接系列产品采用独有的以及世界最前沿的数字处理技术，让用户真正体验全高清大屏幕效果。

系统设计

1系统的可行性

液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N），更可以采用BSV液晶拼接技术实现积木式、球星安装。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。

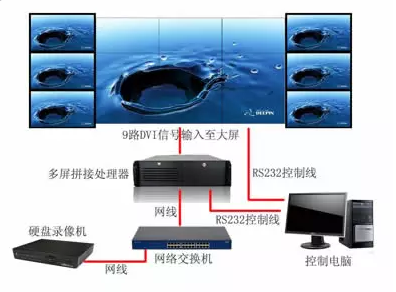

通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、信号的切换等。

客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

2系统的实用性

可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信号、IP网络信号的输入。

3系统的可靠性

DID液晶拼接墙所用的拼接单元采用工业级的韩国三星DID液晶专用屏，拼接单元可一天24小时一年365天连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使得液晶拼接墙可靠性极高。

4系统的经济性

考虑系统的经济性，应从性价比来考量，只有在高性能、高质量的前提下，系统的经济性才有意义。

正值全球经济危机，各企业机关均在压缩支出,但对液晶显示产品的需求仍成递增趋势，因此在满足客户的基本需求同时，更具性价比的产品将得到客户的青睐。

5系统的开放性及可扩展性

数字网络型超窄边智能液晶拼接系统遵循开放系统的原则，系统除了可以直接接入VGA、RGB、视频信号外，还应可以接入网络信号、宽带语音等，能随时对各类信号进行切换及动态综合显示，给用户提供一个交互式平台，而且支持二次开发；系统应有增加新设备和新功能的能力，使得硬件扩充变得非常简单。同时，软件也只需要进行扩容和升级就可以满足要求，而不必修改源程序。系统硬件和软件部分都能够方便的“与时俱进”

特点

1.采用DID面板

BSV独创的DID（Digital InformationDisplay）面板技术成为显示产业瞩目的焦点。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达1500 cd/m2，对比度高达10000:1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。

2 高亮度

与TV和PC液晶屏相比， LCD液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID LCD液晶屏的亮度可以达到700 cd/㎡(46〞)。3.高对比度 DID 液晶屏具有3000：1（46〞）对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

3 图像处理技术

可使低像素图像在全高清显示屏中中清晰再现；去隔行处理技术，消除闪烁；去交错算法，消除“锯齿”；动态插值补偿、3D梳状滤波、10位数字亮度以及色彩增强、自动肤色校正、3D运动补偿、非线性缩放等多种国际领先技术处理。

4.更好的彩色饱和度

普通CRT的彩色饱和度只有50%左右，而DID LCD可以达到92%的高彩色饱和度，这得益于为产品专业开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

5.更宽的视角

PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

可靠性更好普通液晶屏为电视，PC显示器设计，不支持日夜连续使用，科创液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。

6.纯平面显示

LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

7.超薄窄边设计

DID LCD拼接单元凭借独特的设计和精湛的制造工艺，其边框结构与以往的DID拼接单元产生了质的飞跃：STI-460ADHDID拼接单元左边及上边框厚度为4.3mm；右边及下边框厚度为2.4mm；综合拼接边框厚度仅仅7mm左右！能为拼接用户带来完美的视觉享受。

8. 亮度均匀，影像稳定不闪烁

由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。

9. 拼接方式可选

DID液晶拼接墙的拼接数量可任意选择(行(m)×列(n))，屏的大小亦有多种选择，以满足不同使用场合的需求。

10. 灵活多变的拼接显示组合功能

可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加等功能。

11. 先进的屏幕参数高校功能

针对DID液晶拼接幕墙使用液晶屏和驱动电路可能存在参数不一致问题，DID液晶拼接墙系统具有亮度、对比度、色度、白平衡的调整功能，调试后，参数自动保存，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

12. 环保健康

与背投式(包括CRT背投、DLP等)拼接墙相比，LCD DID液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和铬等)，是新一代的环保健康拼接墙。

13. 美观的墙体结构

DID拼接墙的机柜厚度仅为180mm，采用全钢结构，坚固牢靠，拼接屏嵌入式安装，简单方便，整体结构紧凑，节省空间。

14. 120HZ倍频刷新频率

DID LCD产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

15. 更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达6万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于6万小时。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。
